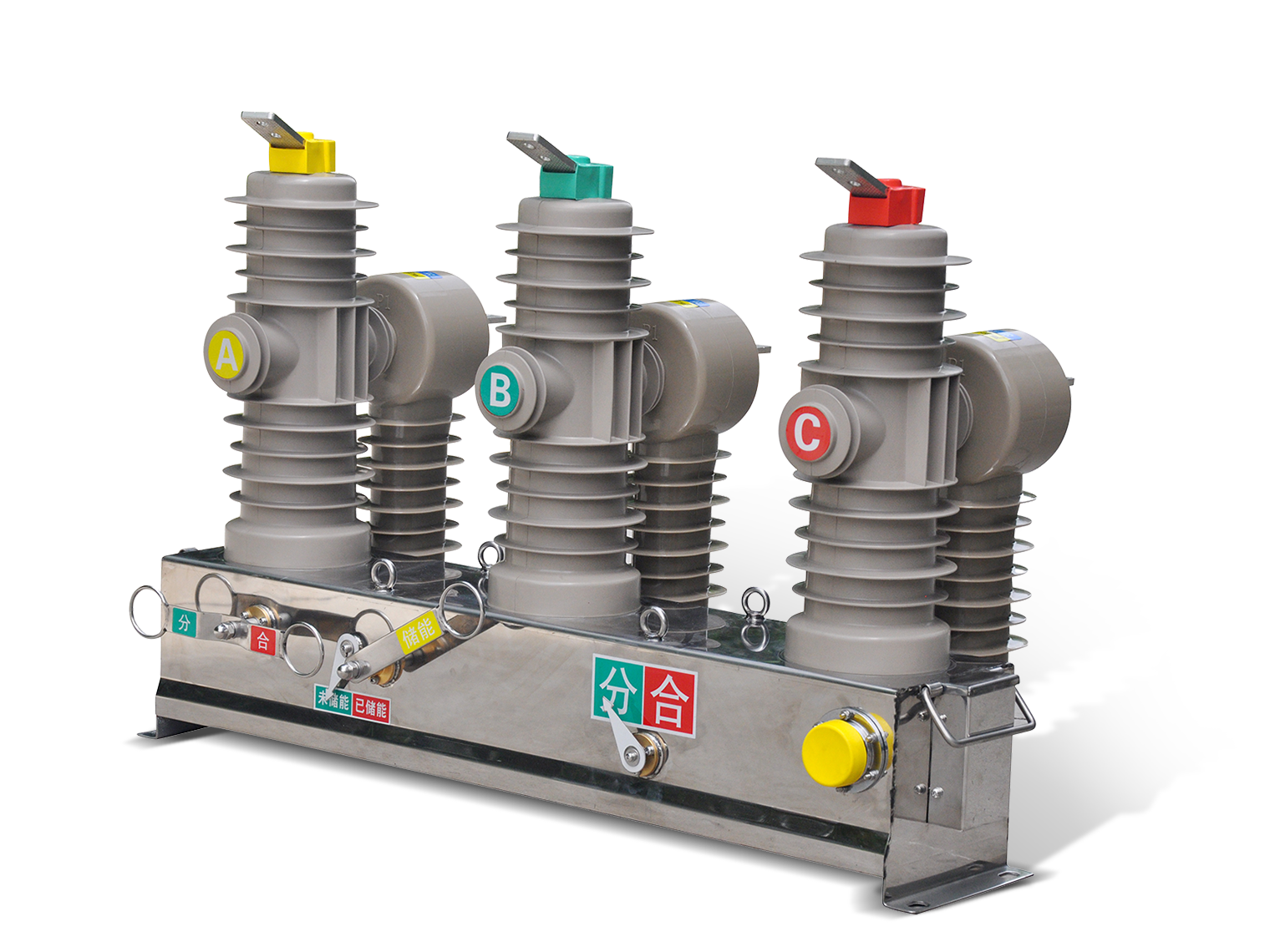

ZW32-12/630型户外高压交流真空断路器
ZW32-12/630型户外高压交流真空断路器适用于户外三相交流12kV电压等级电力系统，可作为分界、分段、联络线路的控制及保护单元，能够开合正常负荷电流、过载电流及开断额定短路电流。产品广泛用于城乡电网（特别是频繁操作的场所），配套智能远方终端，可实现配电自动化应用需求，该产品具有卓越的电气性能，长期免维护或少维护。
适用于城乡电网。
产品亮点
可远方电动操作或就地手动操作，一体式弹簧操作机构，运维方便
外置隔离刀闸，可视断口，机械联锁刚性设计，可靠性高
采用真空灭弧、硅橡胶与环氧树脂复合绝缘，耐紫外线、抗老化，电气性能卓越
耐腐蚀、全密封航空插头设计，配电自动化接口可靠性高
座式安装，配套灵活
无油、全密封、防凝露、防爆、防潮、支柱式结构设计，长期免维护或少维护
技术参数
| 额定参数 | 单位 | 参数值 | ||
| 额定电压 | kV | 12 | ||
| 额定绝缘水平 | 额定短时工频耐受电压(1min) | 相间、相对地 | kV | 42(干试)/34(湿试) |
| 断口 | 48 | |||
| 额定雷电冲击耐受电压(峰值) | 相间、相对地 | 75 | ||
| 断口 | 85 | |||
| 辅助回路1min工频耐受电压 | 2 | |||
| 额定频率 | Hz | 50 | ||
| 额定电流 | A | 630 | ||
| 额定短时耐受电流 | kA | 20 | ||
| 额定峰值耐受电流 | kA | 50 | ||
| 额定短路持续时间 | S | 4 | ||
| 额定短路开断电流 | kA | 20 | ||
| 额定短路关合电流(峰值) | kA | 50 | ||
| 异相接地故障开断电流 | kA | 17.4 | ||
| 失步关合及开断电流 | kA | 5 | ||
| 额定线路充电开合电流 | A | 10 | ||
| 额定电缆充电开合电流 | A | 25 | ||
| 额定短路电流开断次数 | 次 | 30 | ||
| 分合闸操作电压 | V | 24/48/110/220 | ||
| 额定操作顺序 | 一 | O-0.3s-CO-180s-CO | ||
| 机械寿命 | 次 | 10000 | ||
注：产品介绍仅作参考使用，具体产品的外观、配置及等信息以销售的实际产品为准。
